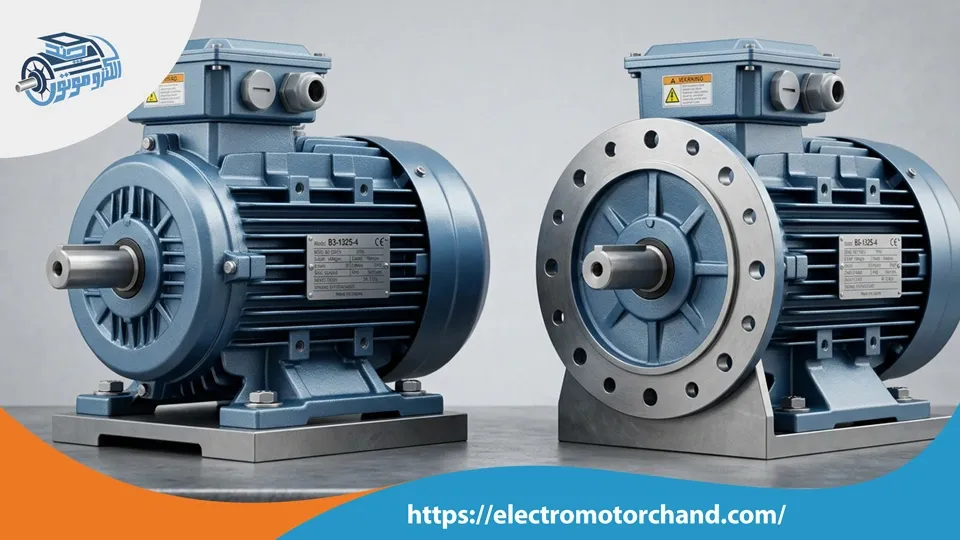

تفاوت الکتروموتور پایه دار و فلنج دار چیست؟ راهنمای انتخاب
در انتخاب و نصب الکتروموتورها شناخت تفاوت های ساختاری و نحوه نصب آن ها اهمیت زیادی دارد زیرا هر نوع موتور برای شرایط کاری خاصی طراحی شده است. بسیاری از صنعت گران و خریداران این پرسش را مطرح می کنند که تفاوت الکتروموتور پایه دار و فلنج دار چیست؟
در پاسخ باید گفت که الکتروموتورهای پایه دار از طریق پایه های تعبیه شده روی بدنه نصب می شوند در حالی که الکتروموتورهای فلنج دار به کمک فلنج مستقیماً به تجهیزات و ماشین آلات متصل می گردند و فضای نصب متفاوتی را فراهم می کنند.
برای انتخاب بهترین گزینه متناسب با نیاز صنعتی می توانید از مشاوره تخصصی فروشگاه الکتروموتورچند بهره مند شوید این مجموعه نماینده فروش الکتروموتور سه فاز و تک فاز بوده و انواع الکتروموتورها را با مشخصات متنوع عرضه می کند.
الکتروموتور پایه دار چیست؟
الکتروموتور پایه دار به موتوری گفته می شود که در قسمت زیرین بدنه خود دارای پایه است. این پایه ها به کمک پیچ و مهره روی شاسی، فریم یا سطح نصب ثابت می شوند. به همین دلیل این نوع موتور برای تجهیزاتی مناسب است که موتور باید روی یک سطح افقی قرار بگیرد.
الکتروموتورهای پایه دار معمولاً در سیستم هایی استفاده می شوند که انتقال نیرو از طریق تسمه، پولی، کوپلینگ یا گیربکس های جداگانه انجام می شود.
ویژگی های الکتروموتور پایه دار
الکتروموتورهای پایه دار از پرکاربرد ترین انواع موتورهای الکتریکی در صنایع مختلف به شمار می آیند و به دلیل طراحی کاربردی خود در طیف گسترده ای از تجهیزات صنعتی، کشاورزی و تأسیساتی مورد استفاده قرار می گیرند. این نوع الکتروموتورها با بهره گیری از پایه های مستحکم در قسمت زیرین بدنه امکان نصب آسان و ایمن را فراهم می کنند و به همین دلیل در بسیاری از پروژه ها به عنوان گزینه ای قابل اعتماد شناخته می شوند. دوام بالا، سهولت نگهداری و سازگاری با انواع سیستم های انتقال قدرت از جمله عواملی هستند که محبوبیت این موتورها را افزایش داده اند.
- نصب آسان بر روی شاسی و سطوح مختلف بدون نیاز به تجهیزات پیچیده
- برخورداری از استحکام مکانیکی بالا به دلیل طراحی مقاوم پایه ها
- دسترسی راحت تر به قطعات برای سرویس و تعمیرات دوره ای
- قابلیت اتصال به سیستم های مختلف انتقال نیرو مانند تسمه، کوپلینگ و گیربکس
- پایداری مناسب در هنگام کار و کاهش احتمال جابه جایی موتور
- تنوع گسترده در توان، دور و ابعاد برای کاربرد های مختلف
- امکان استفاده در محیط های صنعتی با شرایط کاری متفاوت
- هزینه نصب و راه اندازی مقرون به صرفه در مقایسه با برخی مدل های خاص
- عملکرد مطمئن و طول عمر بالا در صورت نگهداری صحیح
- سازگاری با بسیاری از استاندارد های رایج صنعتی
- قابلیت جایگزینی و تعویض آسان در بسیاری از تجهیزات و دستگاه ها
مزایا و معایب الکتروموتور پایه دار
الکتروموتورهای پایه دار به دلیل طراحی استاندارد، نصب آسان و کاربرد گسترده در صنایع مختلف از محبوب ترین انواع موتورهای الکتریکی محسوب می شوند. این موتورها در بسیاری از تجهیزات صنعتی، کشاورزی و تأسیساتی مورد استفاده قرار می گیرند و بسته به نوع کاربرد می توانند مزایا و محدودیت های خاص خود را داشته باشند. آشنایی با نقاط قوت و ضعف این نوع الکتروموتورها به انتخاب مناسب تر و بهره برداری بهتر از آن ها کمک می کند.
مزایای الکتروموتور پایه دار
- نصب آسان روی شاسی و فریم
- مناسب برای انواع سیستم های انتقال قدرت
- انعطاف پذیری بالا در کاربرد های صنعتی
- دسترسی راحت برای سرویس و تعمیرات
- استحکام مکانیکی مناسب
معایب الکتروموتور پایه دار
- نیاز به فضای نصب بیشتر
- وابستگی عملکرد به کیفیت شاسی
- حساسیت به تراز بودن هنگام نصب
- احتمال افزایش لرزش در نصب نا مناسب
- نیاز به تجهیزات جانبی برای برخی کاربرد ها
الکتروموتور فلنج دار چیست؟
الکتروموتور فلنج دار یکی از انواع پرکاربرد موتورهای الکتریکی است که به جای پایه، دارای یک فلنج دایره ای یا مربعی در قسمت جلو یا عقب بدنه است. این فلنج امکان اتصال مستقیم موتور به دستگاه هایی مانند پمپ، گیربکس یا تجهیزات صنعتی را فراهم می کند.
استفاده از الکتروموتور فلنج دار باعث می شود مجموعه نهایی فضای کمتری اشغال کند و نصب موتور با دقت بیشتری انجام شود. به همین دلیل، این نوع موتور برای ماشین آلاتی که محدودیت فضا دارند یا نیازمند هم محوری دقیق بین موتور و بخش متحرک هستند، گزینه ای مناسب محسوب می شود.
از مهم ترین مزایای الکتروموتور فلنج دار می توان به نصب سریع، کاهش لرزش، اشغال فضای کمتر، انتقال دقیق نیرو و کاهش فشار روی شفت و یاتاقان ها اشاره کرد. این ویژگی ها در افزایش طول عمر تجهیزات و بهبود عملکرد سیستم نقش مهمی دارند.
الکتروموتورهای فلنج دار در توان ها و ابعاد مختلف تولید می شوند و در صنایع مختلف مانند خطوط تولید، تجهیزات بسته بندی، سیستم های پمپاژ، دستگاه های انتقال مواد و گیربکس ها کاربرد گسترده ای دارند. انتخاب صحیح این نوع موتور بر اساس شرایط نصب، میزان بار و نوع کاربرد، تأثیر زیادی در عملکرد بهتر و بهره وری تجهیزات صنعتی دارد.
ویژگی های الکتروموتور فلنج دار
در بسیاری از تجهیزات صنعتی نحوه اتصال موتور به دستگاه به اندازه توان و عملکرد آن اهمیت دارد. الکتروموتورهای فلنج دار با طراحی خاص خود راه کاری ایده آل برای نصب مستقیم و دقیق در انواع ماشین آلات محسوب می شوند.
این موتورها به دلیل ساختار مهندسی شده علاوه بر اشغال فضای کمتر امکان انتقال بهینه نیرو را نیز فراهم می کنند. به همین دلیل در صنایع مختلف از جمله پمپ سازی، سیستم های انتقال مواد، تجهیزات بسته بندی و خطوط تولید کاربرد گسترده ای دارند. ترکیب استحکام، دقت نصب و سازگاری با تجهیزات گوناگون باعث شده است که الکتروموتورهای فلنج دار به یکی از انتخاب های محبوب در پروژه های صنعتی تبدیل شوند.
- امکان نصب مستقیم روی تجهیزات بدون نیاز به پایه مجزا
- اشغال فضای کمتر نسبت به بسیاری از روش های نصب سنتی
- ایجاد هم محوری دقیق بین موتور و دستگاه متصل
- کاهش احتمال لرزش ناشی از ناهماهنگی در نصب
- انتقال یک نواخت تر نیرو به تجهیزات مکانیکی
- مناسب برای فضاهای محدود و محیط های فشرده صنعتی
- افزایش دقت عملکرد در سیستم های حساس
- استحکام بالای محل اتصال موتور به دستگاه
- کاهش نیاز به قطعات واسطه در فرآیند نصب
- سهولت اتصال به انواع گیربکس ها
- قابلیت استفاده در انواع پمپ های صنعتی و تأسیساتی
- امکان بهره برداری در ماشین آلات با طراحی فشرده
- توزیع مناسب بار مکانیکی در محل اتصال
- کاهش احتمال جابه جایی موتور در زمان کار
- کمک به کاهش تنش های اضافی وارد شده به شفت
- قابلیت نصب در موقعیت های افقی و عمودی (بسته به طراحی موتور)
مزایا و معایب الکتروموتورفلنج دار
الکتروموتورهای فلنج دار به دلیل طراحی یکپارچه و امکان اتصال مستقیم به تجهیزات صنعتی در بسیاری از ماشین آلات مدرن مورد استفاده قرار می گیرند. این موتورها به ویژه در کاربرد هایی که دقت نصب، صرفه جویی در فضا و انتقال مستقیم نیرو اهمیت دارد گزینه ای ایده آل محسوب می شوند.
با این حال مانند هر تجهیز صنعتی دیگری الکتروموتورهای فلنج دار نیز در کنار مزایای متعدد دارای برخی محدودیت ها هستند که بهتر است پیش از انتخاب مورد توجه قرار گیرند.
مزایای الکتروموتور فلنج دار
- اشغال فضای کمتر در محل نصب
- امکان اتصال مستقیم به تجهیزات
- دقت بالا تر در هم محوری شفت
- کاهش نیاز به قطعات واسطه
- نصب یک پارچه و منظم
معایب الکتروموتور فلنج دار
- انعطاف پذیری کمتر در تغییر محل نصب
- محدودیت در برخی روش های انتقال قدرت
- حساسیت بیشتر به ابعاد و استاندارد فلنج
- نیاز به تطابق دقیق با تجهیز متصل
- دشواری بیشتر در برخی عملیات تعمیراتی
تفاوت اصلی الکتروموتور پایه دار و فلنج دار
انتخاب میان الکتروموتور پایه دار و فلنج دار تنها به شکل ظاهری یا نوع نصب محدود نمی شود بلکه می تواند بر عملکرد کلی تجهیزات، نحوه انتقال نیرو، فضای موردنیاز برای نصب و حتی هزینه های نگهداری تأثیر بگذارد. هر یک از این دو مدل با هدف پاسخ گویی به نیازهای متفاوت صنعتی طراحی شده اند و شناخت تفاوت های آن ها به کاربران کمک می کند تا متناسب با شرایط پروژه بهترین گزینه را انتخاب کنند. در ادامه مهم ترین تفاوت های الکتروموتور پایه دار و فلنج دار را به خوبی می کنیم.
تفاوت در نحوه نصب
مهم ترین تفاوت میان این دو نوع الکتروموتور به شیوه نصب آن ها مربوط می شود. الکتروموتور پایه دار از طریق پایه های تعبیه شده در قسمت زیرین بدنه روی شاسی، فریم یا سطوح مختلف نصب می شود و برای استقرار به فضای کافی نیاز دارد. در مقابل الکتروموتور فلنج دار به کمک فلنج نصب شده در قسمت جلویی یا عقبی موتور مستقیماً به دستگاه متصل می شود. این اتصال مستقیم باعث می شود فرآیند نصب در برخی کاربرد ها سریع تر انجام شود و نیاز به قطعات نگهدارنده اضافی کاهش یابد.
تفاوت در میزان فضای اشغال شده
الکتروموتورهای پایه دار معمولاً به دلیل وجود شاسی و تجهیزات نصب فضای بیشتری را اشغال می کنند. این موضوع در محیط هایی که محدودیت فضا وجود ندارد مشکلی ایجاد نمی کند اما در ماشین آلات فشرده ممکن است چالش برانگیز باشد. از سوی دیگر الکتروموتورهای فلنج دار به دلیل اتصال مستقیم به تجهیز ساختار جمع وجورتری ایجاد می کنند و گزینه مناسبی برای دستگاه هایی هستند که طراحی فشرده و کم حجم دارند.
تفاوت در دقت هم محوری
در بسیاری از تجهیزات صنعتی هم راستا بودن شفت موتور با محور دستگاه اهمیت زیادی دارد. در الکتروموتور فلنج دار این هم محوری به شکل دقیق تری ایجاد می شود زیرا موتور مستقیماً روی تجهیز نصب می گردد. اما در مدل های پایه دار تنظیم دقیق هم محوری معمولاً به دقت بیشتری در زمان نصب نیاز دارد و ممکن است در صورت نصب نادرست لرزش یا استهلاک بیشتری ایجاد شود.
تفاوت در کاربردهای صنعتی
الکتروموتورهای پایه دار بیشتر در سیستم های انتقال قدرتی مورد استفاده قرار می گیرند که از تسمه، پولی، زنجیر یا کوپلینگ بهره می برند. این در حالی است که الکتروموتورهای فلنج دار معمولاً در پمپ ها، گیربکس ها، میکسرها و تجهیزاتی کاربرد دارند که اتصال مستقیم موتور به دستگاه ضروری است. به همین دلیل نوع کاربرد یکی از عوامل اصلی در انتخاب میان این دو مدل محسوب می شود.
تفاوت در میزان لرزش حین کار
به دلیل نوع اتصال الکتروموتورهای فلنج دار معمولاً لرزش کمتری را به مجموعه منتقل می کنند و پایداری بیشتری دارند. در مقابل در الکتروموتورهای پایه دار کیفیت نصب، استحکام شاسی و نحوه تراز کردن موتور تأثیر مستقیمی بر میزان لرزش خواهد داشت. هرچه نصب دقیق تر انجام شود عملکرد موتور نیز پایدارتر خواهد بود.
تفاوت در فرآیند تعمیر و نگهداری
دسترسی به بخش های مختلف الکتروموتور پایه دار معمولاً آسان تر است زیرا موتور روی شاسی نصب شده و فضای بیشتری در اطراف آن وجود دارد. اما در برخی سیستم های فلنج دار ممکن است برای جداسازی موتور نیاز به باز کردن بخشی از مجموعه وجود داشته باشد. البته این موضوع به طراحی دستگاه و نوع نصب بستگی دارد و در همه کاربرد ها یک سان نیست.
تفاوت در هزینه های نصب
در بسیاری از پروژه ها نصب الکتروموتور پایه دار نیازمند استفاده از فریم، شاسی و تجهیزات جانبی بیشتری است. در مقابل الکتروموتور فلنج دار به دلیل اتصال مستقیم به دستگاه می نواند بخشی از هزینه های جانبی نصب را کاهش دهد. با این حال هزینه نهایی به نوع پروژه، ابعاد موتور و شرایط اجرایی بستگی دارد.
تفاوت در انتقال نیرو
الکتروموتورهای پایه دار اغلب نیرو را از طریق تجهیزات واسطه مانند تسمه، زنجیر یا کوپلینگ منتقل می کنند. در حالی که در بسیاری از کاربرد های فلنج دار، انتقال نیرو به صورت مستقیم انجام می شود. این تفاوت می تواند بر راندمان سیستم، میزان تلفات انرژی و استهلاک قطعات تأثیرگذار باشد.
تفاوت در انعطاف پذیری نصب
مدل های پایه دار معمولاً انعطاف بیشتری برای تغییر موقعیت موتور روی شاسی یا تجهیزات مختلف دارند و در پروژه هایی که نیاز به جابه جایی یا تنظیم مداوم وجود دارد گزینه مناسبی محسوب می شوند. در مقابل الکتروموتورهای فلنج دار بیشتر برای نصب های ثابت و از پیش طراحی شده مورد استفاده قرار می گیرند.
تفاوت در ظاهر و ساختار مجموعه
استفاده از الکتروموتور فلنج دار باعث می شود مجموعه نهایی ظاهری یک پارچه تر و منظم تر داشته باشد زیرا موتور به صورت مستقیم به تجهیز متصل می شود. در مقابل سیستم های پایه دار معمولاً شامل شاسی، پیچ های نصب و قطعات جانبی بیشتری هستند که فضای بیشتری را اشغال می کنند.
تفاوت در تحمل بارهای مکانیکی
در برخی کاربرد ها که بارهای جانبی یا کشش ناشی از تسمه وجود دارد الکتروموتورهای پایه دار عملکرد مناسبی از خود نشان می دهند. اما در سیستم هایی که نیاز به اتصال مستقیم و بارگذاری یک نواخت وجود دارد الکتروموتورهای فلنج دار گزینه مطلوب تری به شمار می آیند. انتخاب صحیح در این زمینه می تواند از استهلاک زود هنگام قطعات جلوگیری کند.
تفاوت در انتخاب برای پروژه های مختلف
هیچ کدام از این دو نوع الکتروموتور را نمی توان به طور مطلق برتر از دیگری دانست. الکتروموتور پایه دار برای بسیاری از کاربرد های عمومی صنعتی انتخابی اقتصادی و انعطاف پذیر است در حالی که الکتروموتور فلنج دار در پروژه هایی که به نصب مستقیم، دقت بالا و طراحی فشرده نیاز دارند عملکرد بهتری ارائه می دهد. بنابراین انتخاب نهایی باید بر اساس شرایط فنی، فضای نصب، نوع بار و نیازهای عملیاتی هر پروژه انجام شود.
انواع نصب در الکتروموتورهای پایه دار و فلنج دار
الکتروموتورها بر اساس استاندارد نصب، با کد های مختلفی شناخته می شوند. برخی از رایج ترین حالت ها عبارت اند از:
الکتروموتور B3
مدل B3 همان الکتروموتور پایه دار است. در این مدل، موتور فقط دارای پایه بوده و روی شاسی نصب می شود.
الکتروموتور B5
مدل B5 الکتروموتور فلنج دار با فلنج بزرگ است. این نوع موتور بیشتر برای اتصال مستقیم به تجهیزات صنعتی، گیربکس ها و پمپ ها استفاده می شود.
الکتروموتور B14
مدل B14 الکتروموتور فلنج دار با فلنج کوچک است. این نوع نصب معمولاً در فضاهای محدود یا تجهیزات سبک تر کاربرد دارد.
الکتروموتور B35
مدل B35 ترکیبی از پایه و فلنج است. یعنی موتور هم پایه دارد و هم فلنج. این مدل برای شرایطی مناسب است که نیاز به انعطاف بیشتر در نصب وجود دارد.
جمع بندی
تفاوت الکتروموتور پایه دار و فلنج دار بیشتر به نحوه نصب و نوع کاربرد آن ها مربوط می شود. الکتروموتور پایه دار روی شاسی یا فریم نصب می شود و برای سیستم های تسمه ای، پولی و ماشین آلات عمومی گزینه مناسبی است. در مقابل، الکتروموتور فلنج دار با استفاده از فلنج به صورت مستقیم به تجهیزاتی مانند پمپ و گیربکس متصل می شود و برای فضاهای محدود و نصب های دقیق کاربرد بیشتری دارد.
برای انتخاب بهترین گزینه، باید شرایط نصب، نوع دستگاه، فضای موجود، توان مورد نیاز و روش انتقال نیرو بررسی شود. اگر قصد خرید الکتروموتور مناسب برای کاربردهای صنعتی و نیمه صنعتی را دارید، فروشگاه الکتروموتورچند به عنوان فروشنده الکتروموتور سه فاز و تک فاز می تواند گزینه ای مناسب برای بررسی و انتخاب انواع الکتروموتور باشد. انتخاب درست الکتروموتور باعث افزایش راندمان، کاهش استهلاک و بهبود عملکرد تجهیزات صنعتی خواهد شد.
