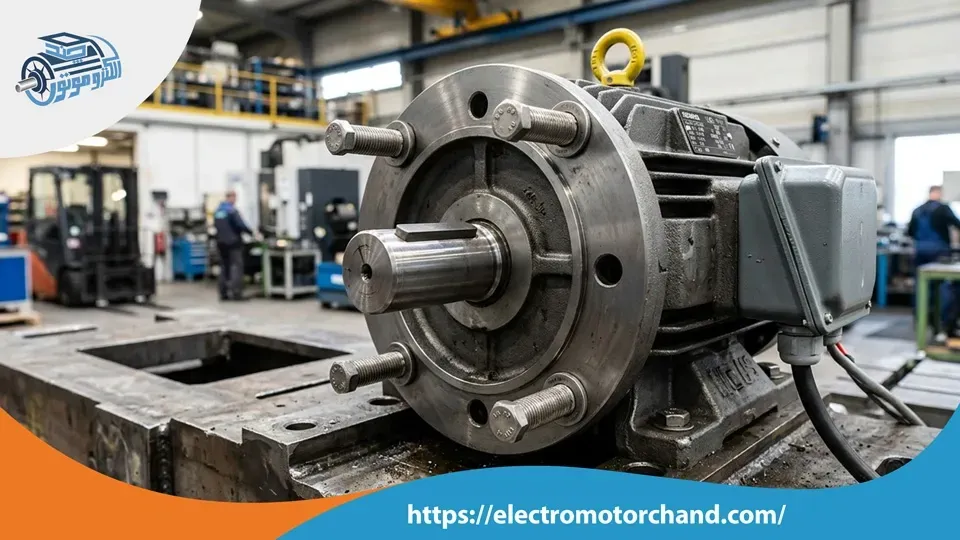

فلنج الکتروموتور چیست؟ راهنمای انتخاب فلنج مناسب برای صنعت

در صنایع مختلف انتخاب صحیح تجهیزات الکتریکی نقش بسیار مهمی در افزایش بهره وری و کاهش استهلاک دارد و یکی از بخش های کلیدی در این زمینه انتخاب نوع اتصال و نحوه نصب موتورهای الکتریکی است. در فرآیند انتخاب فلنج الکتروموتور برای نصب صنعتی، توجه به نوع کاربرد، شرایط کاری، توان موتور و استاندارد های نصب اهمیت زیادی دارد. زیرا انتخاب نادرست می تواند باعث کاهش راندمان و حتی آسیب به سیستم شود.

در این میان فروشگاه الکتروموتورچند به عنوان یکی از تأمین کنندگان فعال در این حوزه انواع الکتروموتورهای سه فاز و موتور تک فاز را با تنوع بالا عرضه می کند و می تواند نیازهای مختلف پروژه های صنعتی و کارگاهی را پوشش دهد. استفاده از محصولات مناسب و استاندارد در کنار مشاوره تخصصی به کاربران کمک می کند تا بهترین عملکرد را از تجهیزات خود در کاربرد های صنعتی به دست آورند.

فلنج الکتروموتور چیست؟

فلنج الکتروموتور در واقع یکی از روش های استاندارد برای نصب و اتصال الکتروموتور به تجهیزات مکانیکی مانند پمپ ها، گیربکس ها یا ماشین آلات صنعتی است که به جای پایه های معمولی از یک صفحه یا قاب فلنجی در قسمت جلویی یا انتهایی موتور استفاده می شود. این فلنج به صورت دایره ای یا مربعی طراحی می شود و دارای سوراخ های مشخص برای پیچ و مهره است تا بتوان موتور را به صورت کاملاً دقیق، محکم و بدون لرزش روی بدنه دستگاه یا شاسی نصب کرد.

استفاده از این نوع اتصال باعث می شود هم راستایی محور موتور با دستگاه بهتر حفظ شود و در نتیجه انتقال نیرو با راندمان بالاتری انجام گیرد. همچنین در محیط های صنعتی که دقت نصب و کاهش ارتعاش اهمیت زیادی دارد این نوع ساختار کمک می کند تا عمر مفید یاتاقان ها و قطعات متحرک افزایش پیدا کند و از استهلاک زود هنگام جلوگیری شود.

از نظر ساختاری فلنج ها در مدل ها و استاندارد های مختلفی تولید می شوند تا با انواع الکتروموتورها و تجهیزات صنعتی سازگار باشند. تفاوت در قطر، تعداد سوراخ ها و نوع طراحی باعث می شود هر فلنج برای کاربرد خاصی مناسب باشد و انتخاب صحیح آن به عواملی مثل توان موتور، نوع بار، شرایط محیطی و نحوه انتقال نیرو بستگی دارد.

یکی دیگر از مزایای مهم این سیستم نصب امکان جداسازی و مونتاژ سریع تر موتور بدون نیاز به تغییرات گسترده در سازه دستگاه است که این موضوع در تعمیر و نگهداری بسیار کاربردی محسوب می شود. به طور کلی این نوع اتصال یکی از روش های حرفه ای و پرکاربرد در صنایع مختلف به شمار می رود که نقش مهمی در افزایش دقت عملکرد و پایداری سیستم های الکترومکانیکی دارد.

کاربرد فلنج در نصب صنعتی الکتروموتور

فلنج در الکتروموتور فقط یک قطعه اتصال ساده نیست؛ بلکه نقش مهمی در پایداری، دقت نصب و عملکرد مکانیکی سیستم دارد.

مهم ترین کاربردهای فلنج الکتروموتور عبارت اند از:

اتصال مستقیم الکتروموتور به گیربکس

نصب موتور روی پمپ های صنعتی

اتصال موتور به فن ها و بلوئرها

نصب در کمپرسورها

استفاده در میکسرها و همزن ها

نصب در ماشین آلات بسته بندی

استفاده در خطوط تولید و تجهیزات انتقال مواد

اتصال موتور به دستگاه هایی که فضای نصب محدود دارند

در بسیاری از تجهیزات صنعتی، استفاده از الکتروموتور فلنج دار باعث کاهش نیاز به شاسی، کوپلینگ های بلند و تنظیمات پیچیده مکانیکی می شود.

چرا انتخاب فلنج مناسب اهمیت دارد؟

انتخاب فلنج در الکتروموتور یکی از بخش های بسیار مهم در طراحی و اجرای سیستم های صنعتی است که معمولاً در نگاه اول ساده به نظر می رسد اما در عمل تأثیر مستقیم بر عملکرد طول عمر و راندمان کل مجموعه دارد. فلنج در واقع نقطه اتصال اصلی بین موتور و تجهیز مکانیکی است و هرگونه خطا در انتخاب آن می تواند باعث اختلالات جدی در کارکرد سیستم شود. به همین دلیل بررسی دقیق عوامل مؤثر در انتخاب آن برای جلوگیری از هزینه های تعمیرات و توقف های ناخواسته ضروری است. در ادامه مهم ترین دلایل اهمیت انتخاب صحیح فلنج را به خوبی بررسی می کنیم.

جلوگیری از ناهم راستایی محور (Misalignment)

یکی از اصلی ترین دلایل اهمیت انتخاب فلنج مناسب حفظ دقیق هم راستایی بین محور الکتروموتور و دستگاه متصل شونده است. اگر فلنج از نظر ابعاد یا استاندارد با سیستم هماهنگ نباشد، حتی مقدار کمی انحراف در محور ایجاد می شود که این موضوع در سرعت های بالا به شدت مشکل ساز خواهد شد. این ناهم راستایی باعث افزایش فشار روی شفت و یاتاقان ها شده و در نهایت منجر به خرابی زود هنگام قطعات می شود. انتخاب صحیح فلنج این مشکل را به حداقل رسانده و عملکرد نرم و پایدار سیستم را تضمین می کند.

کاهش ارتعاشات و لرزش های مکانیکی

فلنج مناسب نقش مهمی در کنترل و کاهش لرزش های ناشی از عملکرد الکتروموتور دارد. زمانی که اتصال به درستی و با دقت انجام شود انتقال نیرو بدون ضربه و نوسان انجام می گیرد. اما در صورت انتخاب اشتباه لرزش های اضافی به کل بدنه دستگاه منتقل می شود که علاوه بر ایجاد صدای زیاد باعث کاهش عمر تجهیزات نیز خواهد شد. انتخاب فلنج استاندارد کمک می کند تا سیستم در حالت پایدار و بدون لرزش کار کند.

افزایش راندمان انتقال نیرو

یکی دیگر از عوامل مهم تأثیر مستقیم فلنج بر راندمان انتقال توان از موتور به دستگاه است. اگر اتصال به صورت دقیق و اصولی انجام نشود بخشی از انرژی تولیدی موتور در قالب اصطکاک یا اتلاف مکانیکی از بین می رود. فلنج مناسب باعث می شود انتقال قدرت با کمترین اتلاف انجام شود و کل سیستم با بهره وری بالاتری کار کند. این موضوع در کاربرد های صنعتی بزرگ اهمیت بسیار بیشتری پیدا می کند.

افزایش عمر مفید یاتاقان ها و شفت

زمانی که فلنج به درستی انتخاب و نصب شود فشارهای اضافی از روی یاتاقان ها و شفت برداشته می شود. در مقابل انتخاب نادرست می تواند باعث اعمال نیروهای نا متعادل روی این قطعات شود که در نهایت منجر به سایید گی و خرابی زود رس آن ها خواهد شد. بنابراین انتخاب فلنج مناسب نقش مهمی در افزایش طول عمر قطعات داخلی الکتروموتور دارد.

سهولت در نصب و راه اندازی سیستم

فلنج استاندارد باعث می شود فرآیند نصب الکتروموتور بسیار ساده تر و سریع تر انجام شود. در این حالت نیازی به تغییرات پیچیده در ساختار دستگاه یا تنظیمات اضافی نیست و موتور به راحتی در جای خود قرار می گیرد. این موضوع علاوه بر کاهش زمان نصب احتمال خطا در مونتاژ را نیز کاهش می دهد و باعث افزایش دقت در راه اندازی اولیه سیستم می شود.

کاهش هزینه های تعمیر و نگهداری

یکی دیگر از مزایای مهم انتخاب صحیح فلنج کاهش هزینه های نگهداری در بلند مدت است. وقتی سیستم بدون لرزش، بدون ناهم راستایی و با راندمان بالا کار کند میزان خرابی قطعات به شدت کاهش پیدا می کند. این موضوع باعث می شود نیاز به تعمیرات مکرر کمتر شده و هزینه های کلی بهره برداری کاهش یابد.

افزایش ایمنی در عملکرد تجهیزات

فلنج مناسب علاوه بر جنبه فنی نقش مهمی در ایمنی سیستم نیز دارد. اتصال محکم و اصولی از جدا شدن ناگهانی موتور یا ایجاد ضربه های غیرمنتظره جلوگیری می کند. این موضوع به ویژه در محیط های صنعتی سنگین اهمیت زیادی دارد جایی که کوچک ترین خطا می تواند خطرات جدی به همراه داشته باشد.

انواع نصب الکتروموتور از نظر فلنج

در انتخاب و نصب الکتروموتور نوع اتصال فلنجی یکی از مهم ترین معیارهایی است که مستقیماً روی نحوه عملکرد، دقت نصب و پایداری سیستم تأثیر می گذارد. فلنج ها در واقع نقش واسطه بین موتور و تجهیز مکانیکی را دارند و بسته به طراحی و استاندارد می توانند شکل های مختلفی از نصب را ایجاد کنند. شناخت انواع نصب از نظر فلنج کمک می کند تا انتخاب دقیق تری انجام شود و موتور در بهترین شرایط کاری خود قرار گیرد. در ادامه انواع رایج نصب الکتروموتور بر اساس فلنج را بررسی می کنیم.

نصب فلنجی استاندارد (Flange Mounting Standard)

در این نوع نصب، الکتروموتور از طریق فلنج جلویی به دستگاه یا شاسی متصل می شود و اتصال کاملاً مستقیم و بدون پایه انجام می گیرد. این روش بیشتر در کاربرد هایی استفاده می شود که نیاز به هم راستایی دقیق محور وجود دارد. مزیت اصلی این نوع نصب کاهش لرزش و افزایش دقت انتقال نیرو است. همچنین در فضاهای محدود صنعتی که امکان استفاده از پایه وجود ندارد این روش بسیار کاربردی محسوب می شود.

نصب فلنجی با پایه ترکیبی (Foot and Flange Mounting)

در این حالت موتور هم دارای پایه و هم فلنج است و می توان آن را به دو روش مختلف نصب کرد. این انعطاف پذیری باعث می شود در شرایط مختلف صنعتی بتوان از یک موتور برای کاربرد های متنوع استفاده کرد. این نوع نصب معمولاً در سیستم هایی به کار می رود که نیاز به پایداری بیشتر دارند و در عین حال باید امکان تنظیم موقعیت نصب نیز وجود داشته باشد.

نصب فلنجی کوچک (Small Flange Mounting)

این نوع فلنج معمولاً در الکتروموتورهای کوچک و کاربرد های سبک مورد استفاده قرار می گیرد. طراحی آن ساده تر است و برای تجهیزاتی مناسب است که بار مکانیکی زیادی روی موتور وارد نمی شود. با وجود ابعاد کوچک همچنان دقت در هم راستایی محور در این نوع نصب اهمیت زیادی دارد و باید به درستی انجام شود تا از لرزش جلوگیری شود.

نصب فلنجی بزرگ (Large Flange Mounting)

در موتورهای صنعتی سنگین از فلنج های بزرگ برای تحمل بارهای بالا استفاده می شود. این نوع نصب توانایی انتقال نیروهای بیشتر را دارد و برای کاربرد هایی مانند پمپ های صنعتی بزرگ، کمپرسورها و تجهیزات سنگین مناسب است. استحکام بالا و پایداری مکانیکی از ویژگی های اصلی این نوع فلنج محسوب می شود.

نصب فلنجی B5 (Flange Type B5)

یکی از رایج ترین استاندارد های نصب فلنجی در الکتروموتورها مدل B5 است که در آن فلنج به صورت کامل دایره ای و با سوراخ های مشخص برای پیچ کاری طراحی شده است. این نوع نصب معمولاً در اتصال مستقیم به گیربکس ها و ماشین آلات صنعتی استفاده می شود و به دلیل دقت بالا در هم محوری عملکرد بسیار پایداری دارد.

مهم ترین معیارهای انتخاب فلنج الکتروموتور

انتخاب فلنج الکتروموتور یکی از مراحل بسیار مهم در طراحی، نصب و بهره برداری از سیستم های صنعتی است که اگر به درستی انجام نشود می تواند کل عملکرد مجموعه را تحت تاثیر قرار دهد. فلنج به عنوان نقطه اتصال موتور به دستگاه نقش کلیدی در انتقال نیرو، حفظ هم راستایی و جلوگیری از لرزش دارد. به همین دلیل بررسی معیارهای انتخاب آن باید با دقت بالا انجام شود تا هم از نظر فنی و هم از نظر اقتصادی بهترین نتیجه به دست آید.

توان و سایز الکتروموتور

یکی از اصلی ترین معیارها در انتخاب فلنج توجه به توان خروجی و ابعاد فیزیکی الکتروموتور است. هرچه توان موتور بالاتر باشد معمولاً ابعاد شفت و بدنه نیز بزرگ تر می شود و در نتیجه فلنج باید از نظر قطر، ضخامت و استحکام متناسب با آن انتخاب شود. اگر فلنج کوچک تر یا ضعیف تر از حد استاندارد باشد در برابر فشارهای مکانیکی دچار تغییر شکل شده و باعث اختلال در عملکرد سیستم خواهد شد. بنابراین تطابق دقیق بین توان موتور و مشخصات فلنج اهمیت بسیار زیادی دارد.

نوع کاربرد صنعتی

نوع کاربرد نقش تعیین کننده ای در انتخاب فلنج دارد. برای مثال در سیستم هایی مانند پمپ های صنعتی، نوار نقاله ها یا کمپرسورها شرایط کاری و میزان بارگذاری متفاوت است. در کاربرد های سنگین نیاز به فلنج های مقاوم تر با تحمل گشتاور بالا وجود دارد در حالی که در کاربرد های سبک می توان از فلنج های ساده تر استفاده کرد. درک صحیح از نوع کاربرد باعث می شود انتخاب بهینه تری انجام شود و از استهلاک زود رس جلوگیری گردد.

شرایط محیطی محل نصب

محیط نصب یکی از عوامل بسیار مهم در انتخاب فلنج محسوب می شود. در محیط های مرطوب، خورنده یا دارای گردوغبار فلنج باید از جنسی انتخاب شود که مقاومت بالایی در برابر زنگ زد گی و خورد گی داشته باشد. همچنین در محیط های با دمای بالا یا شرایط سخت صنعتی استحکام مکانیکی و پایداری حرارتی فلنج اهمیت بیشتری پیدا می کند. عدم توجه به شرایط محیطی می تواند عمر مفید اتصال را به شدت کاهش دهد.

استاندارد و نوع فلنج

فلنج ها بر اساس استاندارد های مختلفی مانند B5 یا B14 طراحی می شوند و انتخاب نوع استاندارد باید کاملاً متناسب با تجهیزات جانبی و سیستم مکانیکی باشد. هر استاندارد دارای ابعاد، فاصله سوراخ ها و طراحی خاصی است که باید با دقت با دستگاه مورد نظر هماهنگ شود. عدم تطابق استاندارد می تواند باعث عدم نصب صحیح یا ایجاد لقی در اتصال شود که در نهایت عملکرد سیستم را مختل می کند.

دقت در هم راستایی محور

یکی از معیارهای بسیار مهم میزان دقت مورد نیاز در هم راستایی محور موتور با دستگاه است. در کاربرد هایی که نیاز به دقت بالا دارند باید فلنجی انتخاب شود که امکان نصب کاملاً دقیق و بدون انحراف را فراهم کند. کوچک ترین خطا در هم محوری می تواند باعث لرزش، افزایش فشار روی یاتاقان ها و کاهش عمر تجهیزات شود. بنابراین طراحی فلنج باید به گونه ای باشد که این هم راستایی به بهترین شکل ممکن حفظ شود.

میزان بار و گشتاور انتقالی

مقدار بار و گشتاوری که از طریق الکتروموتور منتقل می شود تأثیر مستقیم بر انتخاب فلنج دارد. در سیستم هایی که بار سنگین یا شوک های ناگهانی وجود دارد فلنج باید توان تحمل این نیروها را داشته باشد. انتخاب فلنج ضعیف در چنین شرایطی می تواند منجر به شکست مکانیکی یا آسیب جدی به سیستم شود. به همین دلیل بررسی دقیق میزان بارگذاری قبل از انتخاب ضروری است.

جمع بندی

انتخاب فلنج الکتروموتور برای نصب صنعتی یکی از مراحل مهم در طراحی، خرید و راه اندازی تجهیزات صنعتی است. فلنج مناسب باعث نصب دقیق تر، کاهش لرزش، افزایش عمر بلبرینگ و جلوگیری از خرابی کوپلینگ، گیربکس یا پمپ می شود.

برای انتخاب صحیح فلنج، نباید فقط به توان موتور توجه کرد؛ بلکه باید سایز فریم، نوع فلنج، قطر Pilot، فاصله پیچ ها، ابعاد شفت، نوع بار و شرایط نصب نیز بررسی شوند.

در کاربردهای صنعتی سنگین، فلنج B5 معمولاً انتخاب مناسبی است، در حالی که در فضاهای محدود و موتورهای کوچک تر، فلنج B14 کاربرد بیشتری دارد. بهترین راه برای جلوگیری از انتخاب اشتباه، بررسی دیتاشیت و نقشه ابعادی الکتروموتور قبل از خرید است.
