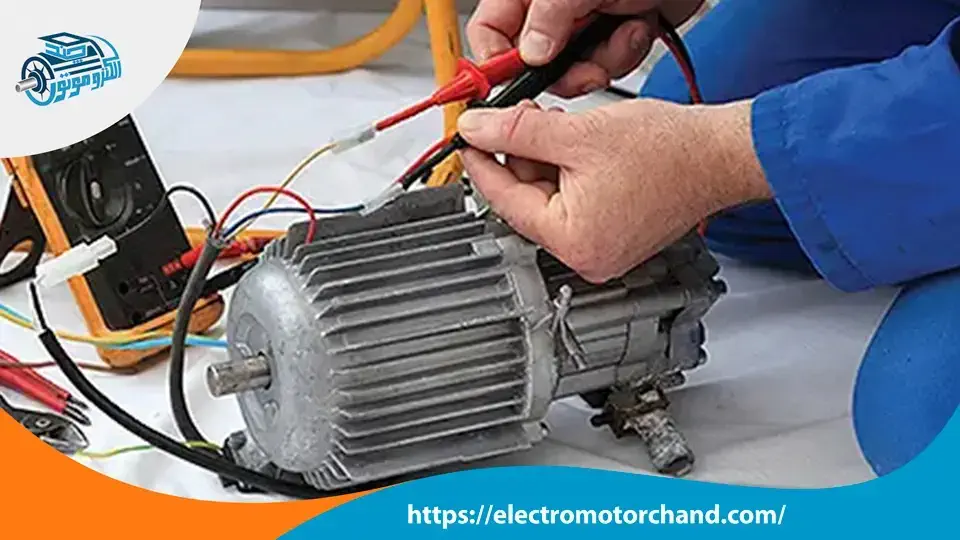

آموزش کامل تست موتور تک فاز خازن دار و روش های اصولی عیب یابی

نحوه تست موتور تک فاز خازن دار یکی از مهم ترین مراحل عیب یابی و اطمینان از سلامت این نوع الکتروموتورهاست، زیرا موتورهای تک فاز خازن دار به دلیل استفاده از خازن راه انداز یا دائم کار در صورت بروز مشکل ممکن است دچار بد روشن شدن، افت توان یا حتی سوختگی سیم پیچ شوند.

درک صحیح عملکرد موتور، شناخت علائم خرابی و بررسی اصولی اجزایی مانند خازن، سیم پیچ ها و یاتاقان ها باعث می شود پیش از وارد شدن آسیب های جدی مشکل شناسایی و برطرف شود. انجام تست های ساده و اصولی نه تنها هزینه تعمیرات را کاهش می دهد بلکه عمر مفید موتور را نیز افزایش می دهد و از توقف ناگهانی دستگاه جلوگیری می کند.

در این جا لازم است اشاره شود که فروشگاه الکتروموتور چند به عنوان یکی از مراکز معتبر نماینده فروش انواع الکتروموتور سه فاز و تک فاز بوده و محصولات متنوعی را با کاربری های صنعتی و خانگی ارائه می دهد بنابراین در صورت نیاز به تعویض یا خرید موتور استاندارد و مطمئن می توان از خدمات و تنوع محصولات این مجموعه بهره مند شد.

موتور تک فاز خازن دار چیست؟

موتور تک فاز خازن دار نوعی الکتروموتور جریان متناوب است که برای راه اندازی و ایجاد گشتاور اولیه از یک خازن استفاده می کند و معمولاً در تجهیزات خانگی و صنعتی سبک به کار می رود. در این موتور علاوه بر سیم پیچ اصلی یک سیم پیچ کمکی نیز وجود دارد که به کمک خازن باعث ایجاد اختلاف فاز در جریان الکتریکی می شود و همین اختلاف فاز میدان مغناطیسی دوار لازم برای شروع حرکت روتور را فراهم می کند.

بسته به نوع طراحی خازن می تواند به صورت دائم کار یا فقط در لحظه راه اندازی در مدار قرار گیرد و هر کدام تأثیر مستقیمی بر قدرت استارت، راندمان و میزان مصرف انرژی موتور دارند. این ساختار باعث می شود موتور تک فاز خازن دار نسبت به موتورهای تک فاز ساده راه اندازی نرم تر، صدای کمتر و توان خروجی پایدارتری داشته باشد و به همین دلیل در دستگاه هایی مانند پمپ آب، کولر آبی، فن ها، کمپرسورها و ماشین آلات کوچک کاربرد گسترده ای پیدا کند.

ابزارهای لازم برای تست موتور تک فاز خازن دار

ابزار های لازم برای تست موتور تک فاز خازن دار نقش مهمی در تشخیص دقیق عیب، جلوگیری از آسیب بیشتر به موتور و افزایش ایمنی فرد تعمیرکار دارند. بدون استفاده از ابزار مناسب ممکن است برخی ایراد ها مانند خرابی خازن، قطع بودن سیم پیچ یا نشتی جریان به درستی شناسایی نشوند و همین موضوع باعث تصمیم گیری اشتباه در تعمیر یا تعویض موتور شود. آشنایی با این ابزارها و کاربرد هرکدام کمک می کند تست موتور به صورت اصولی، مرحله به مرحله و با اطمینان انجام شود.

مولتی متر

مولتی متر یکی از اصلی ترین ابزارها برای تست موتور تک فاز خازن دار است که برای اندازه گیری مقاومت، ولتاژ و پیوستگی مدار استفاده می شود. با استفاده از این ابزار می توان سالم بودن سیم پیچ اصلی و کمکی را بررسی کرد، قطعی یا اتصال کوتاه را تشخیص داد و از یکسان بودن مقاومت ها در محدوده استاندارد اطمینان پیدا کرد. همچنین مولتی متر کمک می کند وجود نشتی جریان به بدنه موتور شناسایی شود که این مورد نقش مهمی در ایمنی دارد.

خازن سنج یا مولتی متر دارای تست خازن

خازن سنج ابزاری تخصصی برای بررسی ظرفیت واقعی خازن موتور است و نشان می دهد آیا خازن هنوز در محدوده استاندارد خود کار می کند یا دچار افت ظرفیت شده است. کاهش ظرفیت خازن یکی از دلایل اصلی ضعیف روشن شدن یا صدای غیرعادی موتور محسوب می شود. با این ابزار می توان خازن معیوب را به سرعت شناسایی و از تعویض بی مورد سایر قطعات جلوگیری کرد.

اهم متر

اهم متر برای اندازه گیری دقیق مقاومت سیم پیچ های موتور به کار می رود و به تشخیص سوختگی جزئی یا نیم سوز شدن کمک می کند. اختلاف غیرطبیعی مقاومت بین سیم پیچ ها می تواند نشانه خرابی داخلی باشد. این ابزار به ویژه در زمانی که موتور روشن نمی شود اما ظاهراً سالم به نظر می رسد کاربرد زیادی دارد.

میگر یا تستر عایق

میگر دستگاهی است که برای بررسی سلامت عایق سیم پیچ ها نسبت به بدنه موتور استفاده می شود. با این ابزار می توان میزان مقاومت عایقی را اندازه گیری کرد و از نبود نشتی جریان مطمئن شد. استفاده از میگر اهمیت زیادی در جلوگیری از برق گرفتگی و آسیب به سایر تجهیزات الکتریکی دارد.

پیچ گوشتی عایق دار و آچار مناسب

برای باز کردن درپوش ها، ترمینال ها و دسترسی ایمن به قطعات داخلی موتور استفاده از پیچ گوشتی و آچار عایق دار ضروری است. این ابزارها علاوه بر تسهیل فرآیند تست خطر تماس مستقیم با برق و آسیب به کاربر را کاهش می دهند و امکان بررسی دقیق اتصالات و سیم ها را فراهم می کنند.

لامپ تست

لامپ تست یکی از ابزارهای ساده اما کاربردی برای بررسی وجود یا عدم وجود برق در مدار موتور است. با استفاده از این ابزار می توان سریعاً تشخیص داد که جریان برق تا ترمینال های موتور می رسد یا خیر و آیا قطعی در مسیر تغذیه وجود دارد یا نه. این روش به ویژه در عیب یابی های اولیه و سریع بسیار مفید است.

آمپرمتر یا کلمپ آمپرمتر

آمپرمتر برای اندازه گیری جریان مصرفی موتور در حین کار استفاده می شود و کمک می کند مشخص شود آیا موتور جریان غیرعادی می کشد یا در محدوده مجاز خود کار می کند. جریان بیش از حد معمول می تواند نشانه گیرپاژ مکانیکی، خرابی خازن یا نیم سوز شدن سیم پیچ باشد. کلمپ آمپرمتر این کار را بدون قطع مدار و با ایمنی بیشتر انجام می دهد.

دماسنج لیزری یا ترمومتر صنعتی

دماسنج لیزری برای اندازه گیری دمای بدنه موتور در حین کار کاربرد دارد و افزایش غیرعادی دما را مشخص می کند. داغ شدن بیش از حد موتور می تواند نشانه مشکلاتی مانند بار اضافی، تهویه نامناسب یا خرابی داخلی باشد. این ابزار امکان بررسی سریع و بدون تماس مستقیم را فراهم می کند.

چراغ قوه یا منبع نور مناسب

چراغ قوه قوی برای بازدید چشمی داخل ترمینال باکس، سیم ها و اتصالات موتور بسیار ضروری است. با نور مناسب می توان نشانه هایی مانند سوختگی، تغییر رنگ سیم ها، شل شدن اتصالات یا ترک خورد گی عایق ها را به راحتی مشاهده کرد. این بررسی ظاهری اغلب سرنخ های مهمی از علت خرابی موتور می دهد.

روش های تست موتور تک فاز خازن دار

روش های تست موتور تک فاز خازن دار به تکنسین کمک می کند تا بدون باز کردن کامل موتور یا صرف هزینه های سنگین وضعیت سلامت قطعات داخلی و عملکرد کلی آن را ارزیابی کند. با انجام تست های اصولی می توان مشکلاتی مانند خرابی خازن، قطعی سیم پیچ، نشتی جریان یا ایراد در راه اندازی را به موقع تشخیص داد و از سوختن کامل موتور جلوگیری کرد. انتخاب روش مناسب تست بسته به علائم خرابی، ابزار در دسترس و شرایط کاری موتور متفاوت است و هرکدام اطلاعات مهمی درباره وضعیت واقعی موتور ارائه می دهند.

تست ظاهری و بررسی چشمی موتور

در این روش ابتدا بدنه، ترمینال ها، کابل ها و محل اتصال خازن به صورت دقیق بررسی می شود. وجود آثار سوختگی، تغییر رنگ سیم ها، ترک خورد گی عایق، شل بودن پیچ ها یا نشتی روغن از یاتاقان ها می تواند نشانه خرابی باشد. این بررسی ساده اغلب اولین سرنخ ها را از علت مشکل موتور در اختیار قرار می دهد و پایه سایر تست های تخصصی محسوب می شود.

تست مقاومت سیم پیچ با مولتی متر

اندازه گیری مقاومت سیم پیچ اصلی و کمکی یکی از مهم ترین روش ها برای تشخیص سلامت داخلی موتور است. با قرار دادن مولتی متر روی حالت اهم می توان مقدار مقاومت هر سیم پیچ را بررسی کرد و آن ها را با هم مقایسه نمود. اختلاف غیرطبیعی یا نمایش عدد بی نهایت نشان دهنده قطعی سیم پیچ و مقاومت بسیار کم می تواند نشانه اتصال کوتاه یا نیم سوز شدن باشد.

تست سلامت خازن موتور

در این روش خازن از مدار جدا شده و با خازن سنج یا مولتی متر دارای قابلیت تست خازن بررسی می شود. اگر ظرفیت اندازه گیری شده کمتر از مقدار درج شده روی بدنه خازن باشد خازن کارایی خود را از دست داده است. خرابی خازن معمولاً باعث بد روشن شدن، صدای غیرعادی یا نچرخیدن موتور در لحظه استارت می شود.

تست نشتی جریان به بدنه

برای انجام این تست یک سر مولتی متر یا میگر به بدنه موتور و سر دیگر به سیم پیچ ها متصل می شود. اگر مقاومت عایقی پایین باشد نشتی جریان وجود دارد که می تواند خطر برق گرفتگی و آسیب به تجهیزات دیگر را به همراه داشته باشد. این تست نقش مهمی در بررسی ایمنی موتور دارد.

تست چرخش دستی شفت موتور

چرخاندن شفت موتور با دست روشی ساده برای بررسی سلامت مکانیکی است. شفت باید نرم، یکنواخت و بدون گیر کردن بچرخد. سفتی بیش از حد، صدای غیرعادی یا گیر کردن نشان دهنده خرابی یاتاقان ها یا وجود جسم خارجی در داخل موتور است که می تواند باعث افزایش جریان و داغ شدن شود.

تست جریان مصرفی در حالت کار

در این روش موتور روشن شده و جریان مصرفی آن با آمپرمتر یا کلمپ آمپرمتر اندازه گیری می شود. جریان بالاتر از حد نرمال معمولاً نشانه خرابی خازن، بار اضافی یا نیم سوز شدن سیم پیچ است. این تست به تشخیص عملکرد واقعی موتور تحت بار کمک می کند.

تست دمای بدنه موتور

اندازه گیری دمای بدنه در حین کار با دماسنج لیزری انجام می شود. افزایش سریع یا غیرعادی دما می تواند نشانه تهویه نامناسب، اضافه بار یا ایراد داخلی باشد. کنترل دما کمک می کند از آسیب های جدی و سوختن کامل موتور جلوگیری شود.

تست صدای موتور هنگام راه اندازی و کار

گوش دادن به صدای موتور در زمان استارت و کارکرد عادی یکی از روش های تجربی اما مؤثر است. صدای تق تق، وزوز بیش از حد یا لرزش شدید می تواند به خرابی خازن، مشکل در سیم پیچ یا ایراد مکانیکی اشاره داشته باشد. این روش اغلب در کنار سایر تست ها تصویر دقیق تری از وضعیت موتور ارائه می دهد.

نشانه های مشکل در موتور تک فاز خازن دار

نشانه های مشکل در موتور تک فاز خازن دار معمولاً اولین هشدارها برای تعمیرکاران و کاربران هستند تا پیش از بروز آسیب جدی یا سوختن کامل موتور اقدام کنند. شناسایی درست این نشانه ها باعث می شود بتوان عیب را به موقع تشخیص داد و از هزینه های اضافی جلوگیری کرد. این علائم می توانند مربوط به مشکلات الکتریکی، مکانیکی یا خازن باشند و بررسی هرکدام به صورت دقیق کمک می دکند وضعیت واقعی موتور مشخص شود.

صدای غیرعادی یا لرزش موتور

یکی از نشانه های رایج مشکل در موتور تک فاز خازن دار صدای غیرمعمول یا لرزش شدید در زمان استارت یا کارکرد عادی است. صدای تق تق، وزوز بیش از حد یا لرزش ناگهانی می تواند نشان دهنده خرابی خازن، سفتی یاتاقان ها، گیرپاژ مکانیکی یا ایراد در سیم پیچ ها باشد. توجه به نوع و شدت صدا به تکنسین کمک می کند تا منبع مشکل را دقیق تر شناسایی کند.

بد روشن شدن یا استارت ضعیف

اگر موتور به سختی شروع به کار کند یا اصلاً نتواند شفت را بچرخاند این نشانه می تواند ناشی از خرابی خازن راه انداز، کاهش ظرفیت آن یا مشکل در سیم پیچ کمکی باشد. بد روشن شدن موتور معمولاً با صداهای غیرعادی همراه است و نیاز به بررسی فوری دارد تا از آسیب بیشتر به سیم پیچ ها جلوگیری شود.

داغ شدن بیش از حد موتور

افزایش غیرعادی دمای بدنه موتور در حین کار یکی دیگر از نشانه های مشکل در موتور تک فاز خازن دار است. داغ شدن می تواند به دلیل اضافه بار، تهویه نامناسب، نیم سوز شدن سیم پیچ یا خرابی یاتاقان ها باشد. کنترل دما و بررسی منظم موتور باعث افزایش عمر مفید آن و جلوگیری از سوختن کامل می شود.

کاهش توان یا سرعت خروجی موتور

اگر موتور توان یا سرعت معمول خود را نداشته باشد این نشانه می تواند به خرابی سیم پیچ، مشکل در خازن یا اضافه بار مکانیکی مرتبط باشد. کاهش عملکرد موتور اغلب با لرزش و صدای غیرمعمول همراه است و نیاز به بررسی دقیق دارد تا علت واقعی مشخص شود.

تجمع دود یا بوی سوختگی

وجود بوی نامطبوع یا دود از موتور نشانه جدی از آسیب در سیم پیچ ها یا سوختن خازن است. این علامت معمولاً به سرعت تشخیص داده می شود و نشان می دهد که موتور باید فوراً از مدار خارج شده و تعمیر شود تا از خطرات برق گرفتگی و آسیب به تجهیزات دیگر جلوگیری گردد.

نشتی جریان یا برق گرفتگی جزئی

اگر کاربر هنگام تماس با بدنه موتور احساس شوک خفیف یا نشتی جریان داشته باشد این مورد یکی از نشانه های مشکل در موتور تک فاز خازن دار است و معمولاً ناشی از خرابی عایق سیم پیچ ها یا اتصال سیم ها به بدنه است. این وضعیت نیاز به بررسی فوری توسط ابزارهای مناسب مانند میگر دارد تا ایمنی کاربر تضمین شود.
